煙道臭味 VOCs 去除暨檢測裝置
案例
地點:頂樓煙道
特性:有機溶劑,經水洗塔後,氣味指數超過 2000
汙染物種類: MA MMA Toluene……
目的: 利用監測及處理設備去除煙道內臭味物質並監測處理效果
建議使用監測設備
GR-OD 氣味連續監測儀
安裝方式: 處理裝置排出口
管理方式: 即時監管監控煙道之臭氣指數

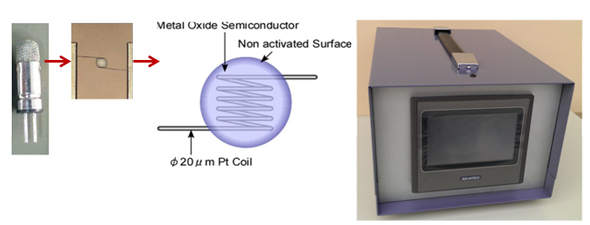

煙道 VOCs 偵測裝置
金屬氧化物半導體 sensor,靈敏度極高
水氣,甲烷無感度 - 高度氣味選擇性,屬於非甲烷碳氫
VOCs 通過偵測器產生氧化還原反應,得到濃度訊號

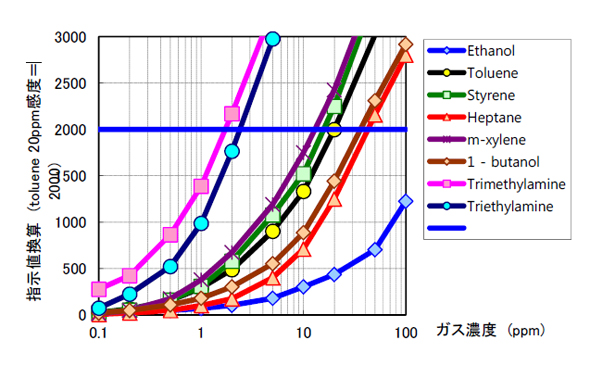

濃度訊號經比對轉換為臭氣指數輸出
煙道採樣切換裝置
裝置於測器之前以確偵測器性能
自動切換曝氣與偵測
可拆式活性碳過濾器
鐵氟龍樣品及曝氣流路管線
乾式隔膜幫浦,降低操作成本
建議使用處理設備
第一階段 微奈米泡沫產生器
第二階段 NCCO 奈米吸附 / 再生裝置
異味第一階段處理
保留原有水洗塔
加裝微奈米氣泡機,強化淋洗塔效果
防止附著
增加水溶性
需加裝設備:
YJ-Nozzle 奈米泡沫產生機
臭氧產生機
微奈米氣泡產生器
MNB - 微奈米泡沫技術
特點:
緩慢氣泡上升及消失時間
極大的比表面面積
高內壓
負電荷的表面
創建羥基自由基
穩定的納米氣泡
免保養

效果:
有效的氧化有機物質
藉由自由基反應增加水溶性
降低臭味物質濃度

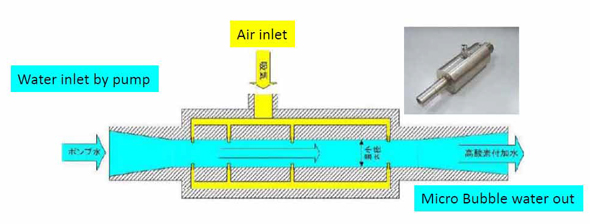

MNB 原理
氣體與水樣混合後經由高壓幫浦加壓
經由 MIXING CHAMBER 後產生微奈米氣泡
微奈米氣泡具有壽命長、極高之比表面積、表面陰電性以及自由基特性,大幅增加與水中有機物質反應能力
通入奈米臭氧或空氣可針對臭味成份有效氧化去除
Micro-Nano Bubble Generator YJ-Nozzle
Model: YJ-21
Weight: 7.5 kg
Voltage: 200 VAC (Three phase)
Power consumption: 3.7 kw
Pump Power: 3 HP
MNB output: 300 liters / minute
YJ nozzles are virtually maintenance-free
thanks to large aperture size. Inside the
nozzle is kept always very clean.
安裝方式

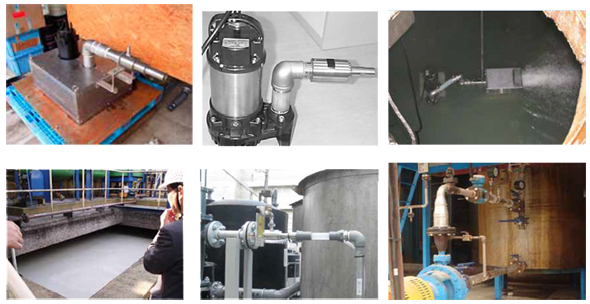

安裝實例
臭氧或空氣
此裝置使用空氣即有優異之氧化效果
若是通入臭氧更佳----但臭氧有高氧化性
貴公司為批次投料---汙染氣體濃度會有瞬間峰值,非穩定產生
建議平時使用空氣即可
利用臭味測器回饋之高濃度訊號,自動啟動臭氧裝置,用以提升淋洗塔之處理能力,減少臭味破出
異味第二階段處理
NCCO 奈米金屬吸附裝置
安裝於淋洗塔後端排放口
將淋洗塔未能完全處理的有機物異味吸附後排放
處理後出口裝設異味偵測器,即時監控臭氣指數,確認處理效果
需加裝設備:
RA-805 NCCO 吸附裝置
排氣煙道 - 臭味吸附裝置
NCCO 複合材料吸附 / 活氧再生裝置

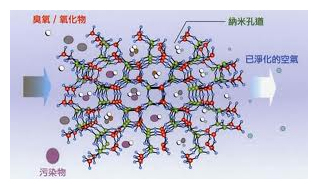

原理
N 代表納米,是一個量度單位,用來量度極微小的東西例如原子和分子。1納米只有頭髮直徑的十萬分之一。氧聚解技術使用的催化物料是擁有納米等級孔道的人工礦物,不單無毒,而且可以循環使用。
C 代表聚集。我們的催化物料可透過調節孔道的特性,控制它吸附污染物的選擇性。一粒直徑 0.4 厘米的催化物料就有大概 400 尺的吸附孔道,其獨特的性能可以有效地把環境中特定的污染物聚集,即時減低空氣中污染物的濃度。
第二個 C 代表催化。催化物料的孔道中含有大量過渡金屬。過渡金屬擁有催化的特性,能大大提高氣體污染物的分解速度。
O 代表氧化。系統產生的活氧能把氣體污染物氧化成無害的水分子和二氧化碳。這些無害的產物會離開催化物料,騰出空間來讓催化物料繼續吸附污染物。
因此,氧聚解技術是一種可持續處理污染的技術,能有效的把污染物鎖在催化物料内並把它們轉爲無害的物質,從而潔淨環境
特點
煙道排放端最終異味去除
濾材可自我再生,更換周期長
極低的運轉耗電量
極低的保養需求

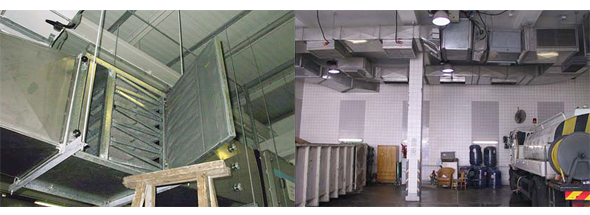

安裝實例

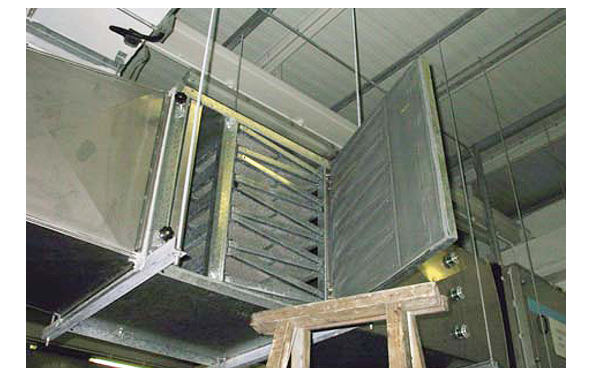

垃圾儲藏室排風管

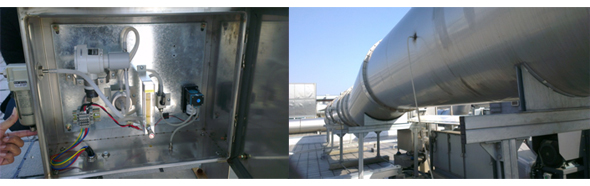

捲菸廠煙道香料氣味處理及監測
預期處理成效
煙道排出口臭氣指數降至 500 以下 ( 需搭配 MNB 裝置 )
